Les différences entre hub, switch et routeur

Les différences entre hub, switch et routeur


16 122 vues

Partager

Les équipements réseau

Ces 3 composants permettent de relier des ordinateurs entre eux et de créer des réseaux. Pour ça, il faut pouvoir les connecter à des ordinateurs en Ethernet à l'aide de câbles RJ45 ou de câbles USB. Il est également possible de se connecter en Wifi.

Un hub

Le hub est l'appareil le plus simple et le moins cher pour créer un réseau. Il possède plusieurs ports pour câbles RJ45. Quand il envoie des données, il les envoie à tous les équipements du réseau (il ne fait pas de différences). La bande passante est divisé par le nombre d'ordinateurs connectés.

Un switch

Le switch est un hub intelligent. Il envoie les données à l'ordinateur qui les demande. Pour faire la différence entre les PC connectés, il utilise les adresses MAC. Ce sont des numéros unique que possèdent les cartes Ethernet. La bande passante n'est pas divisé. Ces différents avantages font qu'il est plus cher qu'un simple hub.

Un routeur

Il permet de connecter plusieurs réseaux entre eux. La principale fonctionnalité utilisée aujourd'hui est le partage de la connexion Internet. Il permet d'offrir l'accès au réseau à tous les postes qui y sont connectés. C'est pour cela que la plupart des Box récentes sont des routeurs. Ils peuvent émettre en Wifi et donc permettent les connexions sans-fils.

De plus, un de ses avantages est la sécurité, il joue le rôle d'un firewall matériel pour les connexions entrantes (il est toujours nécessaire d'avoir un firewall logiciel pour les connexions sortantes).

C'est grâce à eux que les paquets peuvent circuler sur Internet.

Un exemple de routeur : la Neufbox

La Neufbox de SFR fonctionne comme un routeur. Vous pouvez vous y connecter en tapant 192.168.1.1 dans votre navigateur préféré.

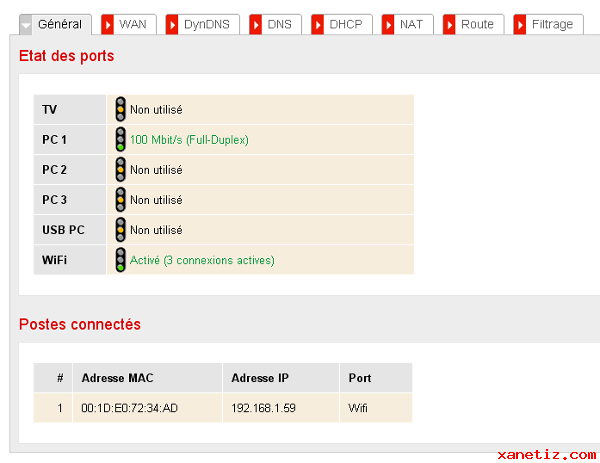

Allez dans Réseau -> Général pour voir l'état des différents ports Ethernet et les connexions Wifi.

Les différences entre hub, switch et routeur
On voit ici qu'il y a 1 poste connecté à la box avec un câble et 3 sans-fils.

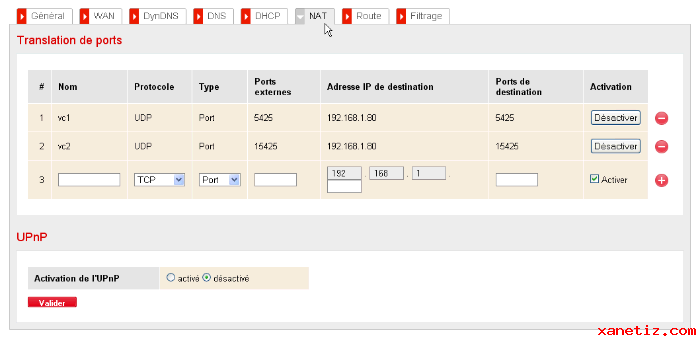

Il sera possible d'ouvrir des ports dans la partie NAT :

Les différences entre hub, switch et routeur
Ces ports ouverts me permettent d'héberger un serveur de jeu sur un PC du réseau Smiley.

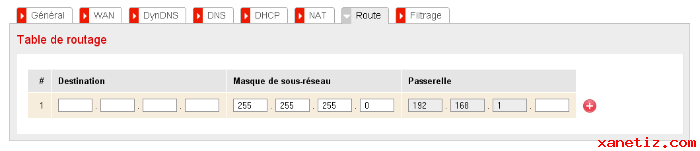

Pour les experts, il sera possible de configurer la table de routage afin d'indiquer les passerelles à utiliser dans le cas de connexions à des réseaux locaux.

Les différences entre hub, switch et routeur

Pour résumer
